手動雙層重錘翻版閥卸料器-手動雙層重錘翻板閥卸灰閥-泊頭市凈新環保設備有限公司

雙層重錘翻板卸灰閥也稱雙層卸灰閥，重錘卸灰閥，自動卸灰閥等，雙層重錘翻版卸灰閥廣泛適用于建材、冶金、化工、電力等行業。雙層重錘翻板閥作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。

原理

翻板閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。主要有單、雙門翻板閥 ，雙層翻板閥主要利用上下閥門的在不同時間的開關使設備中間始終有一層閥板處于關閉隔斷狀態，來防止空氣竄流。如果是在正壓輸送下，氣動的雙層鎖氣閥還可起到平衡及增壓閥的助流作用，以達到設備即能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。

雙層重錘翻板卸灰閥采用插板結構卡料現象比其它結構卸灰閥的頻率低且不易磨損。雙層重錘翻板卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥，所存在的“體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業生產流程中無法進人自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品。雙層重錘翻板卸灰閥采用插板結構卡料現象比其它結構卸灰閥的頻率低且不易磨損；它集機、電、液、控于一體，可實現遠距離控制、中央調度室監控和微機控制；雙層重錘翻板卸灰閥通過調整調節螺釘可調整密封間隙；采用電液推桿作動力源，過載自動卸荷，白鎖性好，不漏油，運行平穩；通電后，雙層重錘翻板卸灰閥自動完成上、下閥之間互相交替工作，確保正壓或負壓卸料的工況下不會泄壓，至設定的卸料量后自動停止，雙閥全部關閉。法蘭形狀可以是圓形或方形； 結構簡單，維修方便; 抗磨損性能好，可適用于高溫下的密封； 不易產生卡堵現象； 拋光精度可達300#，適合輸送_的物料; 可根據用戶實際需要選擇多種主體材質： 不銹鋼(SS304，SS304L，SS316，316L，SS836L)碳鋼等; 有多種驅動方式可以選擇：氣動，電動

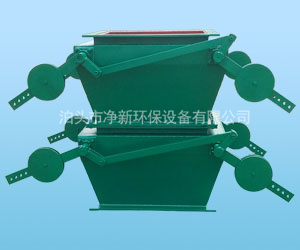

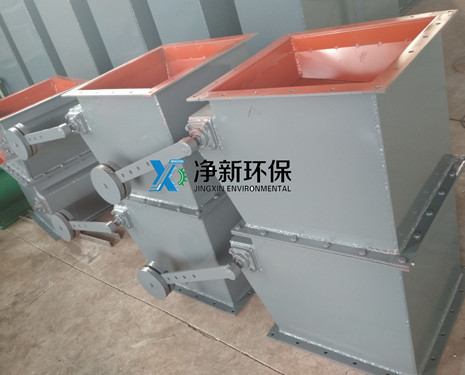

雙層重錘卸灰閥結構特點：

重錘式鎖風翻板閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩可靠。

雙層重錘翻板卸灰閥工作原理：

雙層式重錘翻板閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。
